Sisteme tradiționale de montare a gropilor

Rampele de încărcare pentru groapa tradițională sunt instalate pe gropi construite la comandă și au nevoie de profile de oțel care să ancoreze rampa și să protejeze marginile gropii. Cadrele sunt, în general, construite la fața locului, conform desenului.

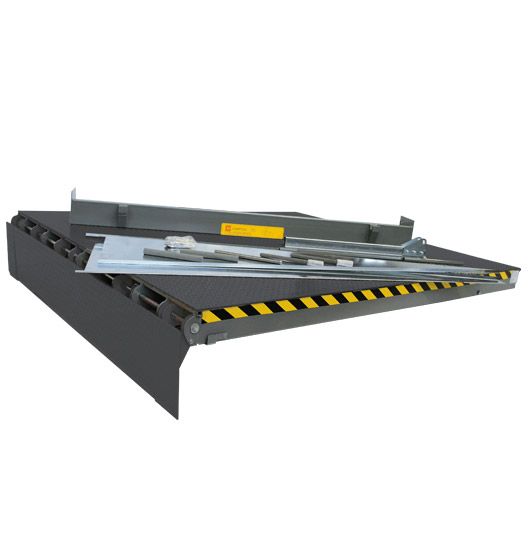

Rampa de încărcare Campisa este o soluție simplă și economică. Acest sistem este format dintr-o platformă completă cu gură de scurgere, accesorii și doi cilindri hidraulici. Rampa poate fi gestionată de unitatea de control hidraulic (sau de consola Fidelity).

Groapa trebuie construită în conformitate cu instrucțiunile și măsurile indicate în fișa tehnică, cu elementele de tâmplărie îmbinate și fixate pe turnare conform măsurilor indicate în instrucțiunile de instalare.

Instalația are nevoie de sudură și de dopuri de expansiune, folosite pentru a fixa structura la tâmplăria cu pereți și la turnarea gropii.

LIVRARE

Rampa Campisa are o înălțime de 200 mm. Acest lucru permite expedierea mai multor rampe suprapuse, cu economii semnificative la costurile de expediere.

FINISAJ

Atunci când sunt combinate cu o rampă standard, accesoriile sunt realizate din elemente din oțel vopsit; în timp ce aceleași elemente pot fi vopsite și galvanizate la cald dacă sunt combinate cu o rampă galvanizată.

PRECABLARE

Motorul, împreună cu sistemele hidraulice și electrice sunt fabricate și testate 100% în fabrica noastră, prin urmare timpul de activare a rampei la fața locului este foarte scurt.

INSTALARE

Instalarea rampei Campisa cu accesorii se realizează prin sudarea celor trei balamale din spate pe un profil cu pereți rezistenți, ancorarea racordului frontal și fixarea pivotului cilindrului pe fundul gropii.

MANIPULARE

Rampele Campisa pot fi manevrate pe 3 laturi cu un stivuitor și, în cele din urmă, sunt furnizate cu un inel de ridicare pentru agățarea unui cărucior sau a unei macarale.

• Supapă automată pentru blocarea coborârii în cazul plecării neașteptate a vehiculului.
• Electrovalvă de blocare controlată de întrerupătorul de siguranță a alimentării cu energie electrică.
• Apărători de picioare laterale mobile.
• Supapă de închidere a presiunii maxime.
• Tablă metalică în carouri, antiderapantă și auto-drenantă.
• Distanță minimă de 25 mm între gura de scurgere pliată și suportul de sprijin.
• Sistem de blocare pozitivă a rampei, atunci când este ridicată, pentru o întreținere sigură.
• Balama cu cap rotunjit, rezistentă la vânt, care permite trecerea fără zdruncinături în orice poziție de conectare.

Capacitatea dinamică nominală a rampelor de încărcare standard este de 6.000 kg (13.600 kg (30.000 lb) capacitate statică ), iar cea opțională de 9.000 kg (22.500 kg (50.000 lb) capacitate statică ).

Atunci când se construiește cadrul pentru groapă, trebuie să se predispună o conductă ondulată cu diametrul de 60 mm în partea laterală a peretelui gropii pentru conexiunile cablurilor electrice și ale furtunurilor hidraulice între rampă și unitatea de control a acesteia.
