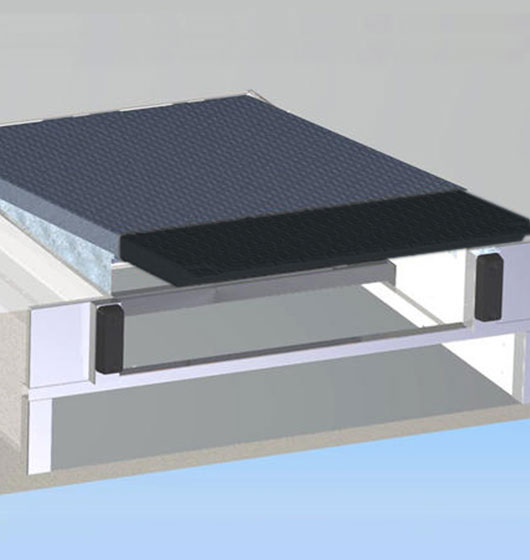

Rampă cu buză telescopică

Rampe de încărcare ideale pentru furgonete: rampa electro-hidraulică cu buză telescopică, robustă și durabilă, permite încărcarea-descărcarea vehiculelor într-un mod sigur și rapid. Înălțimea gropii trebuie să fie de 550 mm. Asamblare cu accesorii simple într-o groapă tradițională. Închidere cu fermoar de cap rezistent la vânt, cu conexiune continuă.

Înclinație maximă a conexiunii de 12,5% conform EN 1398 (înclinație antiderapantă). Campisa sugerează o limită de înclinare de 8% pentru stivuitoare și de 4% pentru transpalete electrice.

Ridicarea maximă deasupra nivelului docului: aproximativ 400 mm.

Coborâre maximă sub nivelul docului: aproximativ 350 mm.

Torsiune, adaptare de 3% la înclinarea platformelor conform EN 1398, ca urmare a înclinării laterale a vehiculelor.

RAMPĂ DE ÎNCĂRCARE

Deschidere telescopică.

Placă de înaltă rezistență de 12 + 2 mm cu carouri de 12 + 2 mm la podea, zimțată la capătul din față. Partea interioară realizată din tablă șahată de 6 + 2 mm grosime.

Lungime reglabilă de 500 sau 1000 mm.

Lățime de 2000 mm dintr-o singură bucată pentru rampe cu lățimea de 2000 mm.

Lățime de 2200 mm în trei bucăți (130 + 1930 + 130) pentru rampe cu lățimea de 2200 mm.

PODEAUA RAMPEI PENTRU FURGONETE

Fabricată din tablă cu carouri de 6 + 2 mm, antiderapantă și auto-drenantă.

Susținută de elemente laterale din oțel de înaltă rezistență.

Fermoar cu cap rotunjit standard, rezistent la vânt, la orice unghi de conectare.

FINISAJ RAMPĂ CAMPISA

Rampă: Gri RAL 7005, gura de scurgere: gri RAL 7500, se aplică două straturi de vopsea epoxidică catalizată, uscată la cuptor.

Vopseaua epoxidică catalizată este cea mai rezistentă la traficul intens al stivuitoarelor.

FUNCȚIONARE RAMPĂ DE ÎNCĂRCARE PENTRU DUBE

Ridicare cu un cilindru hidraulic cu diametrul de 60 mm.

Deschiderea si inchiderea becului prin intermediul unui cilindru hidraulic cu dublu efect care garanteaza siguranta revenirii la odihna in siguranta.

INSTALARE RAMPE DE ÎNCĂRCARE CU BAZ TELESCOPIC

Simplu si ajutat de predispozitii sau suporturi in functie de diversele versiuni.

MANIPULARE RAMPĂ CU DUZĂ TELESCOPICĂ

Înălțimea de livrare: de la 180 la 550 mm în funcție de versiune.

Manipulare cu macara sau furci prin cârlige de unică folosință deasupra platformei.

Pe rampe cu lățimea de 2000 mm opțiunea 2 clapete laterale cu eliberare automată de 130 mm lățime pe ambele părți, pentru conectarea platformelor reduse).
Opțiunea 2 cilindri de ridicare diam. 40 mm (necesită groapă mai înaltă, vezi desen).
Opțiune de etanșare la curent de aer pe ambele părți ale rampei (testat cu paravan standard).
Opțiune de rampă și cioc galvanizat la cald.

În conformitate cu prevederile EN 1398, rampele sunt echipate cu:

Supapă automată de blocare a coborârii în cazul unei plecări neprevăzute a vehiculului.
Electrovalvă de închidere controlată de întrerupătorul sursei de alimentare.
Apărătoare laterale mobile pentru picioare.
Supapă de presiune maximă.
Placa cu diamant antiderapant.
Minim 25 mm între ciocul îndoit și suportul de repaus.
Sistem de blocare pozitivă a rampei ridicate, pentru întreținere în siguranță.
Capul rotunjit rezistent la vant, permite trecerea fara zguduiri in orice pozitie de conectare.

Capacitatea nominală standard a rampelor de încărcare pentru autoutilitare este de 6.000 kg (10.000 kg distribuite uniform). La cerere se poate realiza si cu o capacitate nominala de 9.000 kg (15.000 kg distribuiti uniform).

Functionarea electro-hidraulica a rampelor de incarcare pentru autoutilitare necesita racordarea la reteaua electrica. Modelele standard au o sursă de alimentare trifazată de 230/400 V, 50/60 Hz. Dacă este necesar, variațiile pot fi realizate cu o tensiune de alimentare diferită.
